Hướng dẫn chế quạt tản nhiệt cho Android TV Box đơn giản

  04/11/2016

  Nguyễn Vĩnh Hảo

Hướng dẫn chế quạt tản nhiệt cho Android TV Box đơn giản

Một vấn đề anh em dùng android tv box chúng ta đặc biệt quan tâm, sử dụng máy thời gian dài sẽ rất nóng, đặc biệt khi chơi game nặng hoặc xem phim có độ phân giải cao.

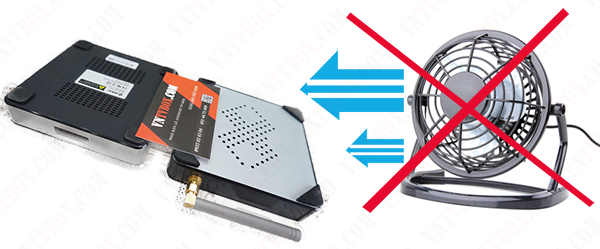

Giải pháp khi máy nóng là chế quạt tản nhiệt cho Android TV Box, tuy nhiên không phải cứ lắp quạt thổi gió vào là mát, như vậy là sai nguyên tắc thậm chí có thể gây hại cho máy.

chế quạt tản nhiệt cho Android TV Box đơn giản

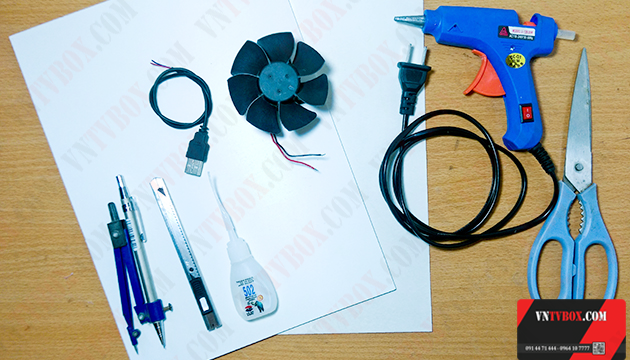

Làm mát cho máy, chúng ta phải có quạt "hút" khí nóng ra ngoài, chứ không phải "thổi gió" vào bên trong. Cách chế quạt rất đơn giản, chúng ta cần có những dụng cụ sau:

  • 1. Một quạt tản nhiệt cũ trong các thiết bị điện tử điện áp 5V DC. ( Các bạn tìm mua tại cửa hàng sửa chữa điện tử với giá chỉ tầm 10 ngàn đồng)
  • 2. 2 miếng bìa Formec khổ A4 loại 0.2mm và 0.3mm ( các bạn tìm mua tại các cửa hàng văn phòng phẩm, họa phẩm, giá 5 ngàn đồng)
  • 3. Một sợi dây USB ( các bạn có thể tận dụng những sợi dây đã cũ, không dùng đến trong nhà)
  • 4. Các dụng cụ hỗ trợ: keo nến, keo con voi, kéo, dao dọc giấy, compa.

chế quạt tản nhiệt cho Android TV Box đơn giản

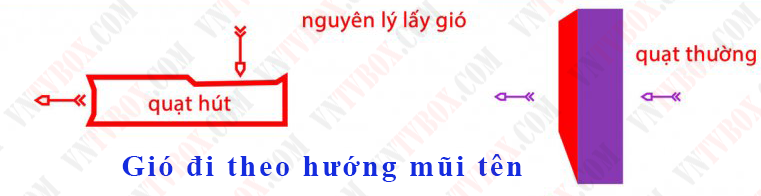

Nguyên tắc làm quạt hút:

Chúng ta sẽ bám vào nguyên lý lấy gió để chế quạt tản nhiệt cho Android TV Box, quạt sẽ hút gió nóng từ máy và xả ra đầu bên kia của quạt

chế quạt tản nhiệt cho Android TV Box đơn giản

Tiến hành chế quạt tản nhiệt cho Android TV Box

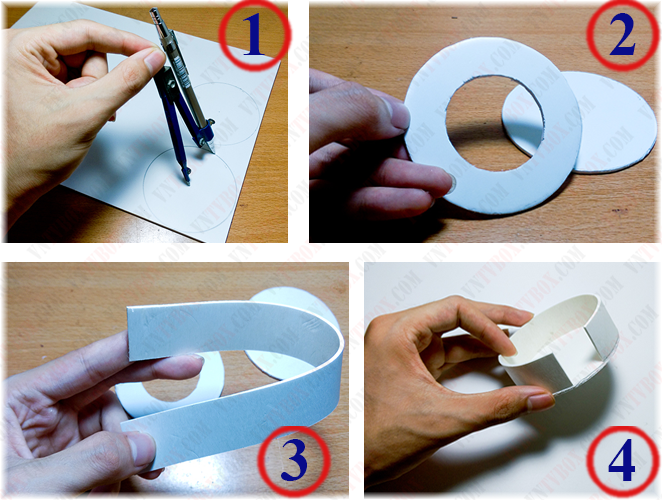

Phần 1: Làm khoang chứa Quạt

  • 1. Các bạn dùng compa vẽ 2 hình tròn lên tấm formec 0.3
  • 2. Sau đó cắt ra, và vẽ 1 đường tròn đồng tâm với bán kính nhỏ hơn. Hai tấm này chúng ta sẽ dùng làm nắp cho lồng quạt hút gió. Dùng dao dọc giấy khoét theo đường tròn đã vẽ.Lỗ này để quạt hút gió vào.

chế quạt tản nhiệt cho Android TV Box đơn giản

  • 3. Cắt một miếng formec 0.2 để làm thành bao quanh lồng quạt, độ cao cần phải cao hơn cánh quạt của chúng ta một chút.
  • 4. Sau đó các bạn dán lên hình tròn chưa khoét bằng keo con voi. Khi dán chú ý chừa lại một khe như trên hình (4). Khe này là đường gió ra khi quạt hoạt động.

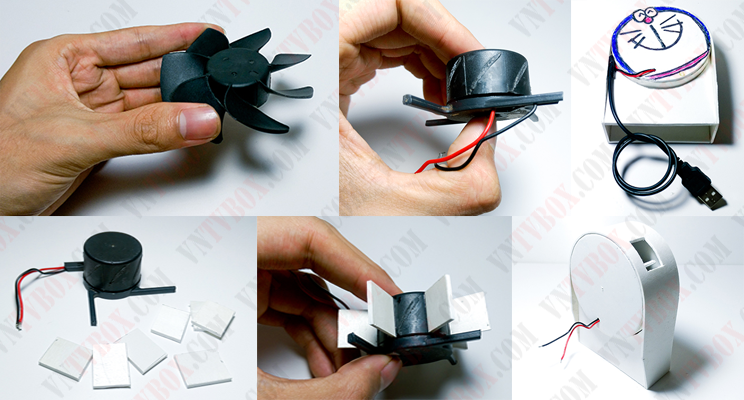

Phần 2: Gắn quạt vào khoang chứa

  • 1. Chúng ta chỉ lấy phần cánh quạt và mô tơ của quạt.
  • 2. Bẻ hết cánh của quạt và lắp lại vào mô tơ. Các bạn chú ý trên cánh quạt có sẵn 7 đường gạch chia đều nhau. Chúng ta sẽ dán cánh quạt vào các đường gạch này.

(Nếu bạn tìm mua được chiếc quạt hút thì bỏ qua bước này)

chế quạt tản nhiệt cho Android TV Box đơn giản

  • 3. Bẻ hết cánh quạt đi. Lý do là vì chiếc quạt tản nhiệt mà chúng ta đang chế tạo là quạt hút nên chúng ta phải dùng cánh thẳng.
  • 4. Tiếp theo các bạn sử dụng miếng formec 0.2 cắt, 7 cánh quạt có kích thước bằng nhau và dán lên đường gạch.
  • 5. Dán quạt vào khoang chứa, nhớ luồn dây điện để cấp nguồn cho quạt

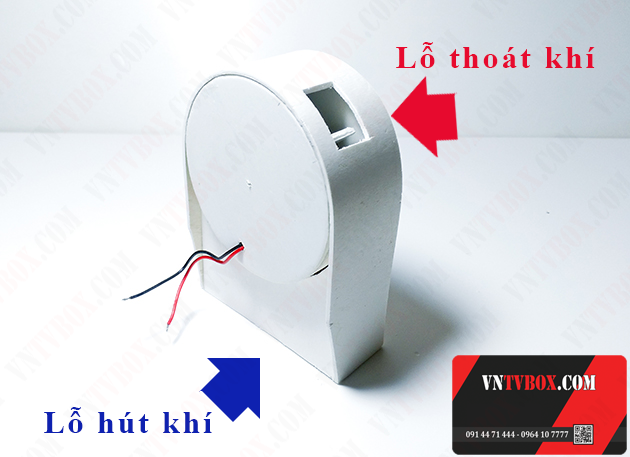

Phần 3: Thiết kế hộp quạt hoàn chỉnh

Tùy theo kích thước vỏ hộ của mỗi loại Android TV Box khác nhau mà bạn có thể thiết kế sao cho vừa vặn và thẩm mỹ

chế quạt tản nhiệt cho Android TV Box đơn giản

Nếu bạn khéo tay và đầu tư chút thời gian rảnh rỗi, chúng ta sẽ chế quạt tản nhiệt cho Android TV Box đơn giản chỉ với những vật liệu dễ tìm
